Сетевые адаптеры MEAN WELL: на все случаи жизни, в любой стране мира

16.03.2021

mean_well_adapters_800x340_02

С помощью сетевых адаптеров и аксессуаров производства компании MEAN WELL можно обеспечить электропитанием практически любое устройство, в том числе смартфоны и планшеты. Благодаря высокой надежности и соответствию необходимым стандартам адаптеры серий GS, GST, GSA, GE, GSM и GEM подойдут для применения и в бытовой технике, и в промышленном оборудовании, и, что особенно важно, в медицинских приборах.

Для подключения электронного оборудования к промышленной сети используют выпрямительные устройства – специализированные вторичные источники питания, обеспечивающие три основные функции:

  • преобразование рода тока;
  • согласование уровней напряжения;
  • электрическую изоляцию выходных цепей от проводников питающей сети.

Выпрямительное устройство может быть как неотъемлемой частью оборудования, так и самостоятельным прибором. В первом случае такой преобразователь обычно называют блоком, узлом или модулем питания, во втором – сетевым адаптером. Оба варианта исполнения имеют свои особенности, и на сегодняшний день нельзя выделить какие-либо одного доминирующее направление, поскольку их достоинства и недостатки взаимно компенсируют друг друга.

Ключевым преимуществом использования внешних модулей, не только для подключения к сети, является расширение области использования основного оборудования без какой-либо его модификации. Имея соответствующие адаптеры, можно одно и то же устройство подключать к разным источникам питания, например, к промышленной сети или внешнему аккумулятору. Кроме того, размеры и масса питающего узла, даже при использовании современных технологий преобразования электрической энергии, могут быть достаточно большими, поэтому внутри корпуса устройства иногда просто нет места для размещения дополнительного модуля. И последним, но не менее важным аргументом в пользу использования готовых адаптеров являются скорость разработки и вопросы сертификации. Любой источник питания является сложным устройством, от которого напрямую зависит надежность и безопасность работы оборудования, поэтому очень часто применение готовых сертифицированных решений оказывается намного проще и дешевле самостоятельной разработки этого блока.

Исходя из вышеперечисленного, неудивительно, что рынок готовых сетевых адаптеров демонстрирует стабильный рост, и многие компании, работающие в области силовой электроники, имеют в линейках своей продукции сетевые адаптеры как для наиболее распространенных, так и для весьма специфических приложений. В этой статье речь пойдет о сетевых адаптерах, предлагаемых компанией MEAN WELL – одного из признанных лидеров в области силовой электроники и источников питания.

Особенности сетевых адаптеров

Кроме сугубо электрических параметров, таких как максимальная мощность и выходное напряжение, сетевые адаптеры имеют ряд специфических характеристик, на которые необходимо обращать внимание.

Одной из ключевых особенностей сетевого адаптера является конструктивное исполнение. Один и тот же источник питания может быть изготовлен в нескольких вариантах, делящихся на две большие категории:

  • Desktop Type – адаптеры в настольном исполнении;
  • Wall-mounted Type – устройства, предназначенные для установки в розетку (рисунок 1).

ris_1 (2)

















Рис. 1. Варианты исполнения адаптера с одинаковыми электрическими характеристиками

Адаптеры, предназначенные для настольной установки, могут как выпускаться с неразъемным сетевым кабелем, так и иметь возможность отключения сетевого шнура (рисунок 2). Неразъемный вариант обычно используется в специализированных устройствах с ограниченной сферой использования, а также в приложениях с высокой степенью защиты от пыли и влаги (с высоким классом IP). Установка дополнительного разъема, особенно в блоках питания с широким диапазоном входных напряжений, позволяет достаточно просто создать мультистандартное устройство, способное работать в электрических сетях разных стран. В этом случае переход на другой тип электрической розетки осуществляется простой заменой сетевого шнура, для подключения которого используется один из стандартных разъемов IEC60320: для приложений, не требующих использования защитного заземления (Class II), используются неполяризованные разъемы С7/С8, для устройств с возможностью заземления корпуса (Class I) – C13/C14.

ris_2 (2)

Рис. 2. Варианты подключения сетевого кабеля

Адаптеры небольшой мощности могут иметь столь малые габариты, что реализация их в настольном исполнении, особенно с отключаемым сетевым шнуром, может оказаться неудобной с практической точки зрения, поскольку веса адаптера может оказаться недостаточно для надежной фиксации, например, на поверхности стола. В этом случае имеет смысл использовать решения, предназначенные для установки непосредственно в розетку (рисунок 3). При таком подходе плата преобразователя располагается в корпусе электрической вилки и конструктивно составляет с ней единое целое. В данном случае необходимо обращать внимание на общие размеры корпуса, особенно если адаптер планируется подключать к розеточному блоку, содержащему несколько розеток. При неудачно выбранных вариантах расположения контактов вилки и розеточного модуля может возникнуть ситуация, когда после установки адаптера использовать соседние розетки (причем, не только электрические) станет невозможно.

ris_3 (3)

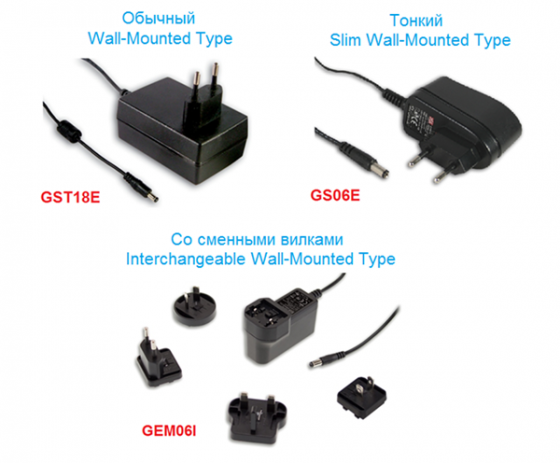

Рис. 3. Варианты корпусов, предназначенных для монтажа в розетку

Использование корпуса в виде электрической вилки ограничивает область применения адаптера только теми типами розеток, на которые он рассчитан. Для его подключения в розетки других типов необходимо использовать специализированные переходники. Однако использование переходника может привести к ненадежной фиксации адаптера, из-за чего он может вылетать из розетки под действием собственного веса или незначительной вибрации.

В этом случае хорошим решением является использование корпусов с возможностью смены вилки. Такой подход является наилучшим в случае, когда одно и то же устройство может использоваться в разных странах с разными стандартами электропитания, например, для оборудования портативных лабораторий. Однако даже если предполагается, что адаптер будет использоваться только в одной стране, этот вариант тоже является далеко не самым плохим, поскольку в этом случае оборудование можно укомплектовать источником питания с вилкой только одного типа, а переходники для других стандартов при необходимости можно будет потом заказать отдельно.

Низковольтный шнур для подключения к оборудованию обычно монтируют без возможности его отключения от блока питания (рисунок 3). Исключением могут быть блоки питания, рассчитанные на выходное напряжение 5 В, совпадающее с напряжением питания шины USB. Маломощные (до 15 Вт) 5-вольтовые адаптеры могут использоваться в качестве зарядных устройств для смартфонов, планшетов и других гаджетов с интерфейсом USB (рисунок 4), поэтому в корпусе адаптера устанавливается стандартный USB-разъем, к которому можно подключить кабель, соответствующий данному оборудованию.

ris_4 (1)









Рис. 4. Адаптеры с USB-разъемом

В остальных случаях на втором конце кабеля, соединяющего адаптер с оборудованием, устанавливают один из разъемов, используемых для подключения источников питания. Маломощные адаптеры производства компании MEAN WELL чаще всего комплектуются низковольтными разъемами P1J, для более мощных версий используются разъемы R7B или C6P. Кроме этого, у MEAN WELL можно заказать адаптеры с разъемами P1I, P1J, P1L, P1M (с их угловыми модификациями P1IR, P1JR, P1LR, P1MR), P2I, P2J, P2L, P2M (с угловыми модификациями P2IR, P2JR, P2LR, P2MR), P2C, P2D, P2S, P3A, P3B, P3C, P4A, P4B, P4C, R6B, R7B, R7BF, R1B (рисунок 5) или вообще без разъема.

ris_5big

Рис. 5. Основные типы низковольтных разъемов (размеры указаны в миллиметрах)

Из-за большого многообразия типов низковольтных разъемов может возникнуть ситуация, когда потребуется использование дополнительных переходников. Причем переходники могут понадобиться не только в случае, когда разъемы питания адаптера и оборудования разные, но и когда используются разъемы одного типа, а из-за специфических особенностей корпуса можно использовать, например, только прямую или только угловую модификацию данного соединителя. В этом случае можно использовать стандартные переходники, предлагаемые MEAN WELL (рисунок 6), или, связавшись с представителями данной компании, заказать согласующие элементы по индивидуальному техническому заданию.

ris_6 (1)











Рис. 6. Переходники для низковольтного разъема питания

Адаптеры для бытового и промышленного применения

Одним из первых семейств сетевых адаптеров производства компании MEAN WELL для промышленного и бытового применения является семейство GS (рисунок 7). Это семейство производится уже более 20 лет и когда-то имело наибольшее количество моделей, однако сейчас в этой линейке присутствуют только адаптеры мощностью 5, 6 и 15 Вт.

ris_7n

Рис. 7. Сетевые адаптеры семейства GS

Устройства мощностью 5 и 6 Вт выпускаются в корпусах, предназначенных для установки в розетку. Адаптеры с выходной мощностью 15 Вт доступны как в настольном исполнении, так и в корпусах, предназначенных для установки в розетку. Для настольных адаптеров возможно подключение двухпроводного сетевого шнура (модели с суффиксом «B» в обозначении) или трехпроводного (модели с суффиксом «A»). В первом случае, в соответствии со спецификацией IEC, адаптеры соответствуют второму классу защиты от поражения электрическим током (Class II), во втором случае – первому классу (Class I).

Выходное напряжение адаптеров GS является фиксированным, и, в зависимости от модели, может находиться в диапазоне 5…48 B. Модели с выходной мощностью 5 Вт выпускаются только с выходным напряжением 5 B и имеют USB-разъем для подключения низковольтного кабеля, в остальных моделях возможность отключения низковольтного кабеля не предусмотрена.

Все представители семейства GS выпускаются в полностью закрытых пластиковых корпусах, могут работать в универсальном диапазоне напряжений сети 90…264 В при температуре окружающей среды 0…50°С, имеют защиту от короткого замыкания, перегрузки по току и перенапряжения на выходе. В соответствии со стандартом IEC 60950-1, адаптеры GS являются маловероятной причиной для возгорания и обеспечивают пассивное ограничение уровня выходной мощности (Limited Power Source, LPS).

Дальнейшим развитием семейства GS и ее преемником стала линейка GST, являющаяся на сегодняшний день флагманской линейкой промышленных и бытовых адаптеров компании MEAN WELL (рисунок 8). Основным отличием линейки GST от GS и ее ключевым преимуществом является наличие сертификатов соответствия практически всем действующим на сегодняшний день стандартам и требованиям, предъявляемым к подобному оборудованию, что позволяет подключать адаптеры данного типа к электрическим сетям в большинстве стран.

ris_8 (1)

Рис. 8. Сетевые адаптеры семейства GST

Выходная мощность адаптеров GST находится в диапазоне 18…280 Вт и не перекрывает диапазон мощностей линейки GS. Модели мощностью более 90 Вт оборудованы встроенным корректором коэффициента мощности (ККМ, PFC). Выходное напряжение адаптеров GST является фиксированным и, в зависимости от модели, может находиться в диапазоне 5…48 В.

Адаптеры с выходной мощностью 18, 25 и 36 Вт доступны как в настольном исполнении, так и в корпусах, предназначенных для установки в розетку. Модели большей мощности из-за значительных размеров и веса выпускаются только в настольном исполнении. Они соответствуют классам зашиты от поражения электрическим током Class I (с заземлением) или Class II (без заземления).

Собственное энергопотребление адаптеров GST, в зависимости от выходной мощности, находится в диапазоне 0,075…0,5 Вт, что соответствует самому высокому на сегодняшний день классу энергоэффективности (Level VI). Также представители данной линейки имеют высокое значение КПД, что, в совокупности с использованием высококачественной элементной базы, позволяет им работать в расширенном диапазоне температур окружающей среды, составляющем -30…70°С.

Входное напряжение адаптеров GST находится в диапазоне 90…264 B. Все модели имеют встроенную защиту от перегрузки по току, короткого замыкания, перенапряжения на выходе и являются источниками питания с ограниченной мощностью (LPS). Модели мощностью более 60 Вт имеют также дополнительную защиту от перегрева. Некоторые адаптеры могут быть оборудованы светодиодным индикатором наличия выходного напряжения.

Для приложений, которые с большой вероятностью будут подключаться к розеточным колодкам с уменьшенным расстоянием между центрами розеток, наилучшим образом подходят адаптеры серии GSA (рисунок 9), выпускаемые в тонких корпусах (Slim Wall-Mounted Type), которые предназначены для установки в розетку. На сегодняшний день в этой линейке присутствуют устройства с выходной мощностью 12…60 Вт и фиксированным номинальным выходным напряжением 5…48 В. Адаптеры серии GSA выпускаются только со вторым классом защиты от поражения электрическим током (Class II) и не имеют возможности подключения к контакту защитного заземления.

ris_9

Рис. 9. Сетевые адаптеры семейства GSA

Все представители этой серии могут работать при входном напряжении 90…264 В и температуре окружающей среды -20…60°С. Каждый адаптер имеет защиту от перегрузки по току, короткого замыкания и чрезмерного увеличения выходного напряжения. Максимальная выходная мощность источников питания GSA ограничена внутренними схемотехническими решениями, поэтому они относятся к маловероятным источникам возгорания (LPS). 12-ваттные адаптеры с выходным напряжением 5 В выпускаются в двух вариантах:

  • с USB-разъемом;
  • с неразъемным низковольтным кабелем.

В остальных адаптерах возможность отключения низковольтного кабеля не предусмотрена.

Собственное энергопотребление всех моделей GSA мощностью до 60 Вт не превышает 0,075 Вт, что соответствует шестому уровню энергосбережения (Level VI). Модели мощностью 60 Вт и выходным напряжением 9…48 В имеют собственное энергопотребление на уровне 0,15 Вт. Кроме того, все 60-ваттные адаптеры имеют светодиодный индикатор наличия выходного напряжения.

Если разрабатываемое приложение планируется эксплуатировать в разных странах, а потребляемая мощность позволяет использовать малогабаритные преобразователи в корпусах, устанавливаемых в розетку, тогда наилучшим решением будет использование сетевого адаптера со сменными вилками семейства GE (рисунок 10). Ключевой особенностью этих блоков питания является возможность работы с любым из четырех видов электрических розеток: североамериканского, европейского, австралийского типов, а также розеток, используемых в Великобритании. При приобретении адаптеров GE основной блок (Main Body Unit) и вилка (AC Plug) заказываются отдельно. При этом есть возможность комплектации адаптера как вилками только одного типа (для использования в одной конкретной стране), так и набором сменных вилок (если подразумевается использование в разных странах).

ris_10





















Рис. 10. Сетевые адаптеры семейства GE

Адаптеры серии GE выпускаются в модификациях с выходной мощностью 12, 18, 24 и 30 Вт, выходными напряжениями 5…48 В и могут работать в диапазоне температур -10…50°С. Как и модели серии GSA, адаптеры GE не имеют возможности подключения к заземляющему контакту, поэтому все они имеют только второй класс защиты от поражения электрическим током (Class II). Остальные характеристики адаптеров этой линейки, такие как диапазон входного напряжения, уровень энергоэффективности, набор защитных функций и другие, практически не отличаются от характеристик рассмотренных выше адаптеров семейства GSA.

Адаптеры для медицинского оборудования

Источники питания для медицинской техники внешне могут ничем не отличаться от аналогичных устройств, предназначенных для промышленного или бытового применения. Более того, медицинское оборудование в большинстве случаев может нормально работать от обычных адаптеров, ведь их электрические характеристики чаще всего одинаковы. Однако на этом их сходство заканчиваются.

Главным отличием источников питания для медицинской техники является повышенный уровень безопасности, ведь от нее напрямую зависит жизнь и здоровье пациента, который в момент контакта с электроприбором и так ослаблен или находится в критическом состоянии. Более того, среда, в которой используется медицинское оборудование, может содержать значительное количество влаги и загрязняющих веществ, прекрасно пропускающих электрический ток. Все это создает угрозу для жизни и здоровья не только для пациента, контактирующего с аппаратурой, но и для оператора, который ее обслуживает, особенно при подключении к сети переменного тока, провода которой находятся под опасным потенциалом относительно уровня земли.

Различают следующие типы медицинской техники:

  • тип В – не предназначенная для контакта с пациентом, например, светильники операционного стола;
  • тип BF – имеющая непосредственный контакт с телом пациента, например, оборудование для УЗИ-диагностики;
  • тип CF – оборудование, имеющее непосредственный контакт с сердцем пациента, например, дефибрилляторы.

В соответствии со стандартом IEC 60601-1, существуют две категории защиты:

  • средства защиты оператора (Means of Operator Protection, MOOP);
  • средства защиты пациентов (Means of Patient Protection, MOPP).

Основная суть защиты сводится к созданию дополнительных физических барьеров для протекания электрического тока с контролируемым значением электрической прочности и тока утечки. В соответствии с последней редакцией стандарта IEC 60601-1 сетевые адаптеры для медицинского оборудования должны иметь не менее двух разнородных средств для защиты оператора (2xMOOP) и пациента (2хMOPP) с очень жесткими (особенно для оборудования типа CF) требованиями к электрической прочности изоляции и величине тока утечки. Кроме того, в последней редакции этого стандарта также особое внимание уделено вопросам электромагнитной совместимости, поскольку медицинское диагностическое оборудование с каждым годом становится все точнее и чувствительнее.

Таким образом, сетевые адаптеры для медицинской техники имеют достаточно специфическую конструкцию с усиленной изоляцией и контролируемыми путями протекания тока утечки как при нормальной работе, так и при повреждении одного из уровней (средств) защиты. При этом обязательным условием практического использования этих приборов является наличие соответствующих сертификатов.

Основной линейкой сетевых адаптеров MEAN WELL для медицинской техники является семейство GSM. Конструкция адаптеров этой линейки отвечает третьей редакции стандарта IEC/EN60601-1, стандартам AAMI/ANSI ES60601-1 и имеет два уровня защиты пациента (2xMOPP), что в совокупности с низким током утечки (50…100 мкА) позволяет использовать их в оборудовании, имеющем контакт с телом больного (тип BF), за исключением приборов мощностью 40…220 Вт с суффиксом «А» в маркировке. Кроме этого, адаптеры GSM со вторым классом защиты от поражения электрическим током (Class II) соответствуют стандартам ANSI/AAMI EN60601-1-11 и EN60601-1-11, что позволяет использовать их в медицинской технике домашнего/бытового назначения.

Рабочий диапазон входных напряжений адаптеров GSM находится в пределах 80…264 В, причем модули мощностью более 90 Вт имеют встроенный корректор коэффициента мощности. Максимальная потребляемая мощность без нагрузки составляет всего 0,1…0,3 Вт. Для адаптеров с выходной мощностью 6 Вт и для низковольтных моделей (5…9 В) мощностью 18…60 Вт такой уровень потребления соответствует пятому уровню энергоэффективности (Level V). Остальные модели имеют более высокий – шестой уровень (Level VI).

Блоки питания GSM выпускаются в полностью закрытом пластиковом корпусе и могут эксплуатироваться при температуре окружающей среды -30…70°С. Все модели имеют базовый набор защит: от перегрузки по току, от короткого замыкания и перенапряжения на выходе. Большинство моделей (кроме моделей с мощностью 6, 12 и 60 Вт) оборудовано светодиодным индикатором наличия выходного напряжения.

Маломощные модели (6 и 12 Вт) выпускаются только в корпусах, предназначенных для установки в розетку (рисунок 11). Поскольку в таком корпусе возможность соединения с заземляющим контактом не предусмотрена, то данные модели соответствуют только второму классу защиты от поражения электрическим током (Class II). 12-ваттные модели с выходным напряжением 5 В доступны в версиях с USB-разъемом, остальные модели не имеют возможности отключения низковольтного кабеля.

ris_11 (1)

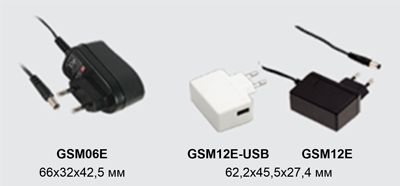

Рис. 11. Сетевые адаптеры семейства GSM мощностью 6 и 12 Вт

Модели с выходной мощностью 18…60 Вт выпускаются в корпусах, предназначенных для установки в розетку (рисунок 12), причем модели с выходной мощностью 18, 25 и 36 Вт имеют обычный, а модели мощностью 60 Вт – тонкий корпус. Возможности подключения к заземляющему контакту у этих моделей нет, поэтому все они имеют второй класс защиты от поражения электрическим током (Class II).

ris_12n







Рис. 12. Сетевые адаптеры семейства GSM мощностью 18…60 Вт в корпусах, предназначенных для установки в розетку

Начиная с мощности 18 Вт, сетевые адаптеры семейства GSM также доступны в корпусах, предназначенных для установки на столе (рисунок 13), причем мощные (более 60 Вт) блоки питания из-за больших габаритов и массы выпускаются только в настольных корпусах. Все адаптеры в настольном исполнении имеют разъем для подключения двухпроводного (модели с суффиксом «B») или трехпроводного (модели с суффиксом «А») сетевого шнура, что соответствует второму (Class II) и первому (Class I) классам защиты от поражения электрическим током.

ris_13 (1)

Рис. 13. Сетевые адаптеры семейства GSM мощностью 18…220 Вт в корпусах, предназначенных для установки на столе

Модельный ряд сетевых адаптеров MEAN WELL для медицинского оборудования был бы неполным без компактных блоков питания со сменными вилками семейства GEM. Так же как и их промышленные аналоги из семейства GE, они имеют возможность комплектации четырьмя наиболее распространенными типами вилок, что позволяет использовать их в электрических сетях разных стран без дополнительных переходников (рисунок 14). Однако в отличие от семейства GE, адаптеры GEM имеют сертификаты соответствия AAMI/ANSI ES60601-1, IEC/EN60601-1 (третья редакция), ANSI/AAMI EN60601-1-11 и EN60601-1-11, что является главным для приборов, предназначенных для использования в медицинском оборудовании.

ris_14 (1)

















Рис. 14. Сетевые адаптеры семейства GEM

Адаптеры семейства GEM имеют выходную мощность 12…60 Вт и фиксированные выходные напряжения 5…48 В, причем модели с выходным напряжением 5 В имеют версии с USB-разъемом. Рабочий диапазон входных напряжений равен 80…264 В, а температура окружающей среды может варьироваться в пределах -25…70°С. Корпуса данного типа не рассчитаны на подключение к контакту защитного заземления, поэтому все представители семейства GEM имеют только второй класс защиты от поражения электрическим током (Class I).

Компания MEAN WELL присутствует на рынке уже более 20 лет, и за это время успела зарекомендовать себя в качестве серьезного производителя и надежного партнера, что подтверждается не только стабильным спросом не ее продукцию, но и заслуженным уважением к этой торговой марке. И это неудивительно, поскольку специалисты компании постоянно работают над улучшением качества своих источников питания и над соответствием самым последним мировым стандартам, которые с каждым годом становятся все жестче. Развитие модельного ряда позволяет быстро подобрать готовое устройство практически для любого случая, даже с самыми жесткими требованиями. Даже если возникнет ситуация, когда модель с требуемыми параметрами будет отсутствовать в ассортименте продукции MEAN WELL, всегда можно обратиться к ее специалистам, которые с большой вероятностью смогут быстро и качественно решить даже самую сложную техническую задачу.
