Новые интеллектуальные ключи верхнего плеча от Infineon для промышленного применения ITS4040/75/90, ITS4130

10.06.2021

infineon_its4040_800x340Новое семейство ключей верхнего плеча разработано специально для промышленного использования, но подходит и для множества других применений. Микросхемы семейства совместимы по распиновке и позволяют разработчику промышленных систем выбирать между четырьмя различными значениями RDS(on). Все ключи имеют встроенную функцию защиты и обратную связь для диагностики. ITS4040 и ITS4075 рассчитаны на работу с номинальными токами нагрузки до 2 А на канал, а ITS4090 и ITS4130 – с током до 0,5 А.

Ключи семейства выпускаются в корпусе TSDSO-14 размерами 4,9 x 6 мм с открытой площадкой, обеспечивающей эффективный теплоотвод. Цифровые входы позволяют управлять каналами параллельно. Надежность и долговечность ключей подтверждаются соответствием стандарту JEDEC JESD47J.

ris_1-4

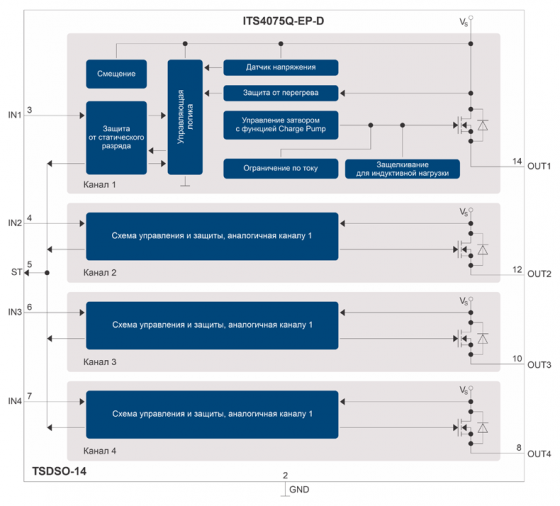

Рис. 1. Блок-схема ITS4075Q-EP-D

ris_2-3

Рис. 2. Схема подключения ITS4075Q-EP-D

На упрощенной схеме подключения контакты микроконтроллера гальванически изолированы от напряжения питания ключа Vs с помощью оптронов. Благодаря тому, что входы ключа рассчитаны на 24 В, их можно подключать к оптронам напрямую. Для защиты от обратной полярности вывод TM необходимо подключать через резистор к земле микросхемы. Вывод ST обеспечивает обратную связь микроконтроллеру и предназначен для диагностики.

Параметр Обозначение Значение
Наименование ITS4040D-EP-D ITS4075Q-EP-D ITS4090Q-EP-D ITS4130Q-EP-D
Количество каналов 2 4 4 4
Диапазон рабочего напряжения VSNOM, В 8…36 8…36 8…36 8…36
Максимальное напряжение питания VS(EOP), В 45 45 45 45
Максимальное сопротивление в открытом состоянии канала при Tj = 125°C RDS(on)_125, мОм 80 120 140 205
Номинальный ток нагрузки (когда все каналы активны) IL(NOM)1, А 2,6 2,6 0,75 0,65
Минимальный ток ограничения IL(lim), А 3,3 3,3 1,2 1,0
Максимальное рассеивание энергии (одиночный импульс, один канал) EAS, мДж 185 60 410 380
Диапазон допустимых температур Tj, °С -40…150 -40…150 -40…150 -40…150





Особенности:

  • 2 или 4 канала для подключения нагрузки;
  • RDS(on) от 40 до 130 мОм на канал;
  • Расширенный диапазон напряжений питания до 45 В;
  • Защита от перегрева (с перезапуском), короткого замыкания, потери земли, перенапряжения, обратной полярности;
  • Функция диагностики;
  • Соответствие промышленным стандартам.

Основные преимущества:

  • Низкое значение RDS(on);
  • Совместимость по распиновке внутри семейства, снижающая затраты на разработку;
  • Малые габариты корпуса, обеспечивающие малый форм-фактор системы;
  • Низкий ток ограничения, уменьшающий затраты на трассировку печатной платы;
  • Расширенный безопасный рабочий диапазон, сокращающий количество отключений и простой системы.

Применение:

  • Цифровые модули в системах промышленной автоматизации и ПЛК;
  • Схемы управления приводов;
  • Робототехника;
  • Автоматизация зданий;
  • Управление любыми видами резистивных, индуктивных и емкостных нагрузок;
  • Замена электромеханических реле, предохранителей и дискретных цепей в применениях, где требуется модернизация защиты и диагностики.
